1 - Espaços técnicos – Abrigos de entrada
Abrigos Comgás de entrada do gás, são definidas de acordo com a pressão de operação do sistema e a forma de medição. A seguir são apresentadas as dimensões dos abrigos mais utilizados, para padrão Trisul de empreendimento:

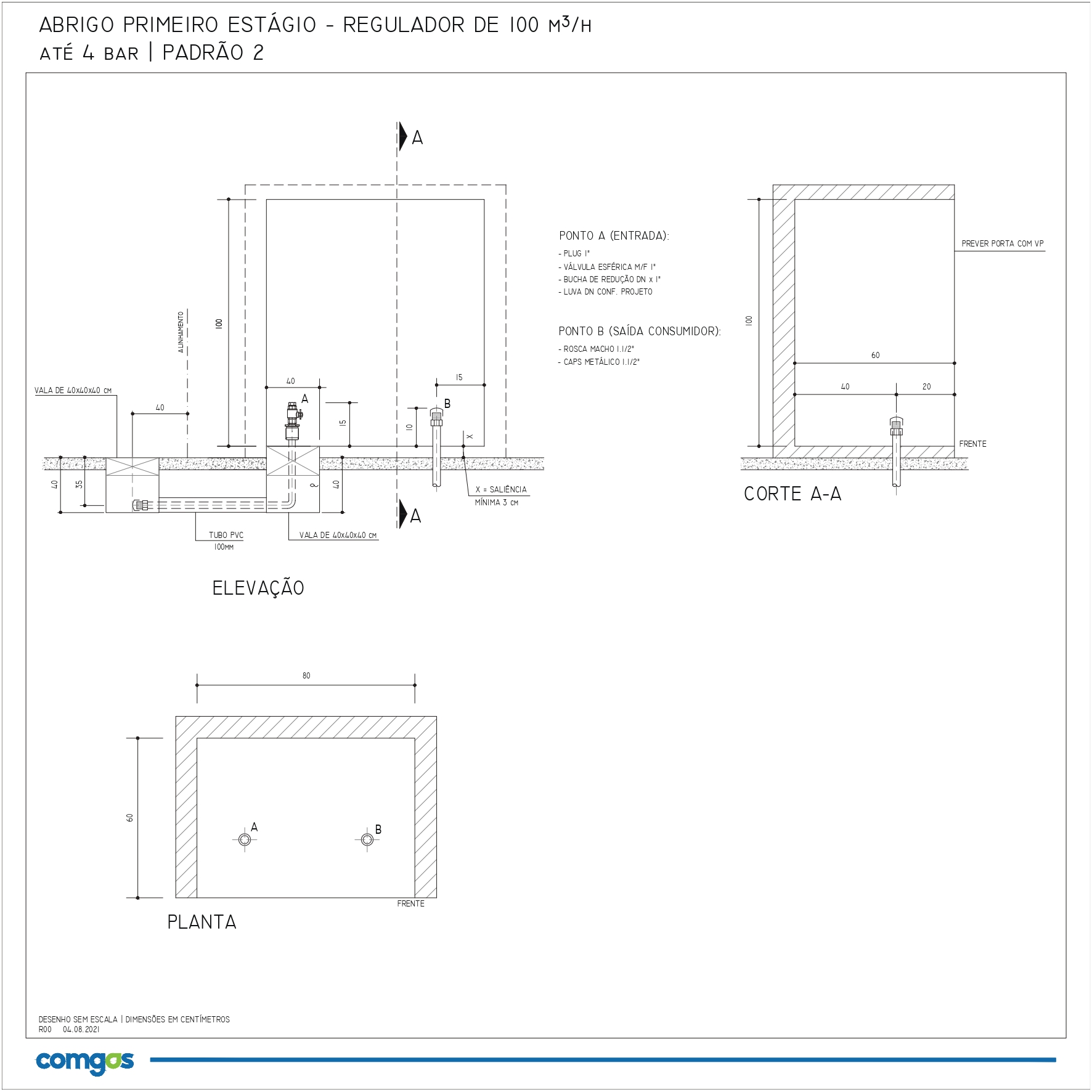

1.1 – ABRIGO PARA REGULADOR DE 1o. ESTÁGIO - Vazão até 100 m³/h a 4 bar

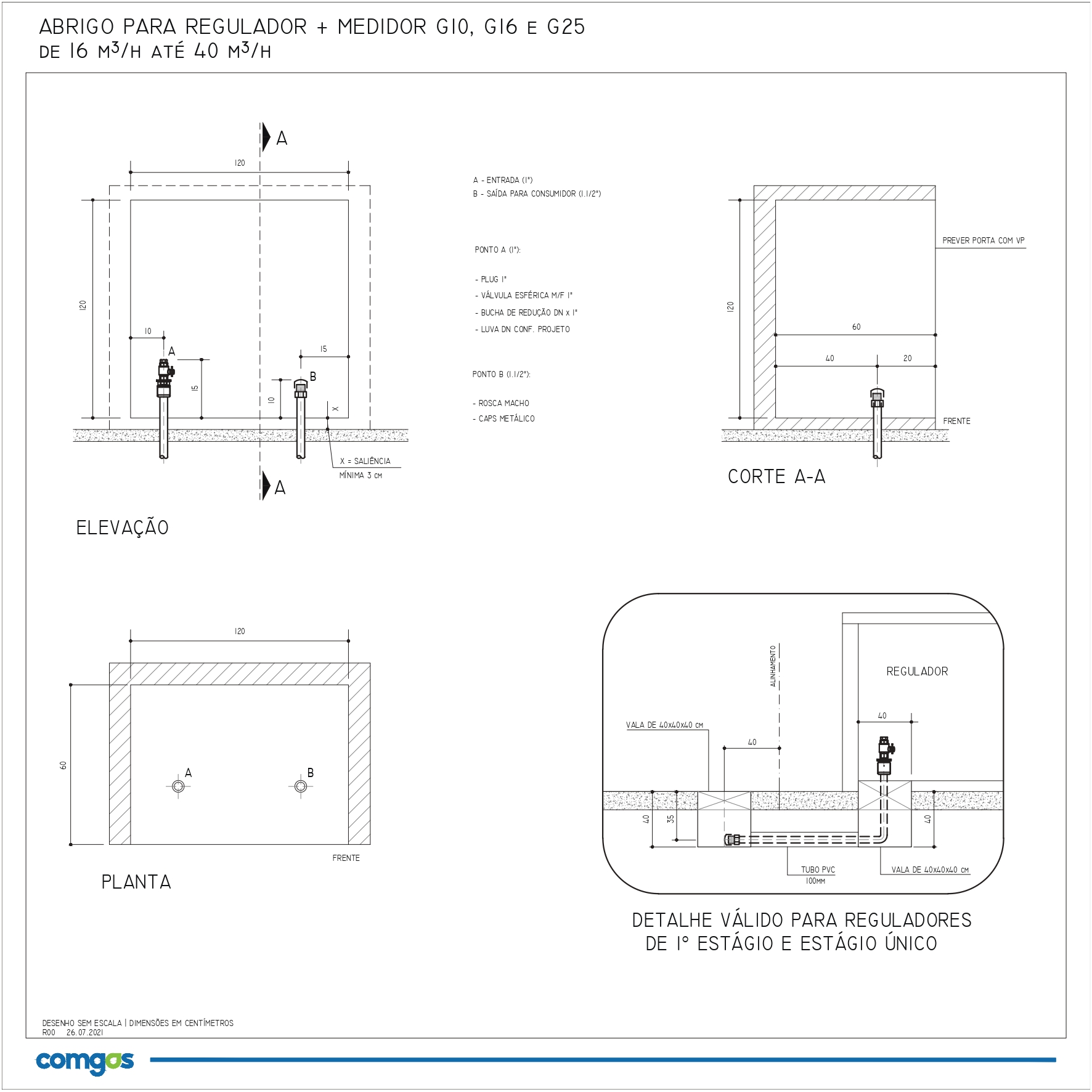

1.2 - ABRIGO PARA MEDIDORES TIPO DIAFRAGMA COM REGULADORES DE PRESSÃO - 1 Regulador e 1 Medidores até 40m³/h

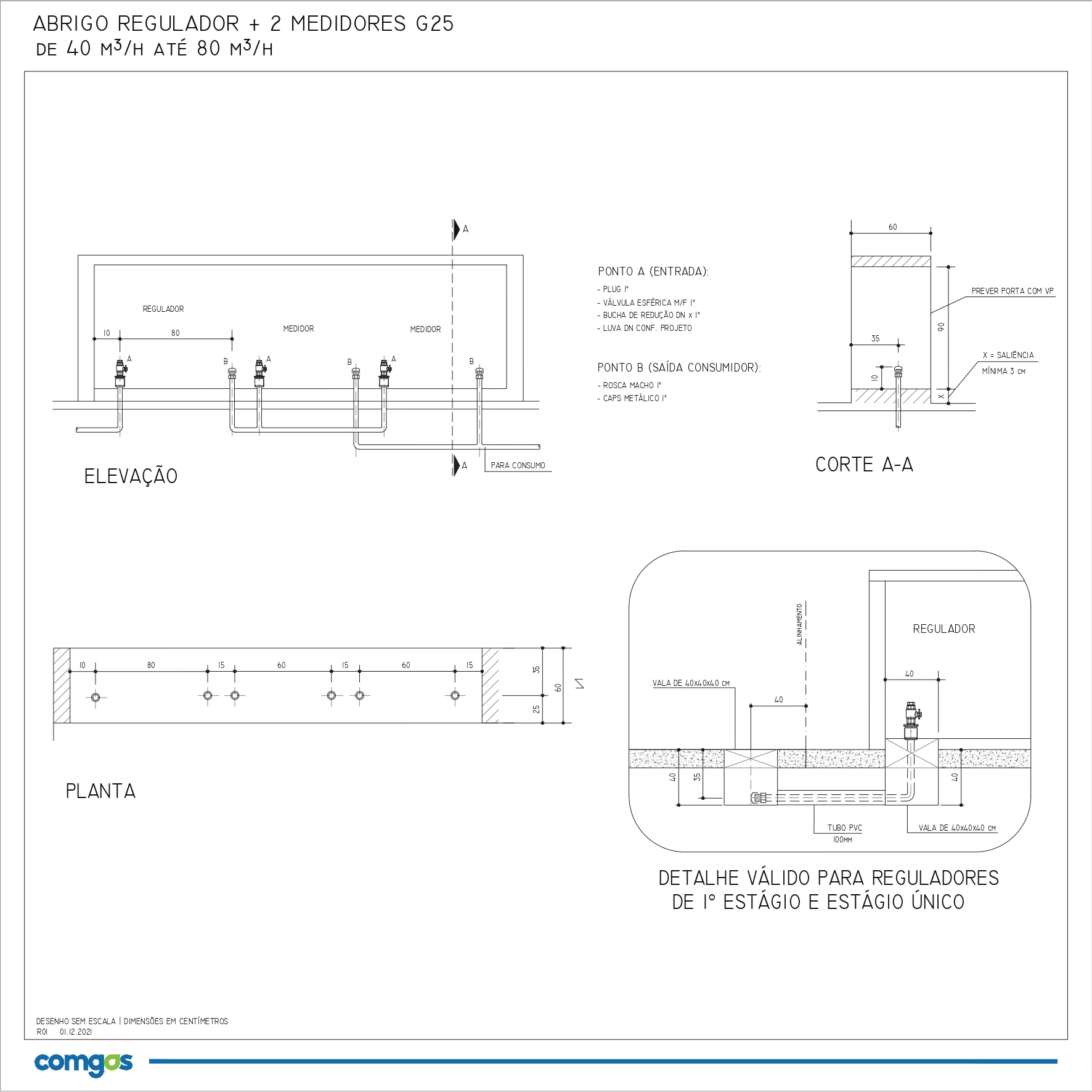

1.3 - ABRIGO PARA MEDIDORES TIPO DIAFRAGMA COM REGULADORES DE PRESSÃO - 1 Regulador e 2 Medidores G25 - entre 40 e 80 m³/h

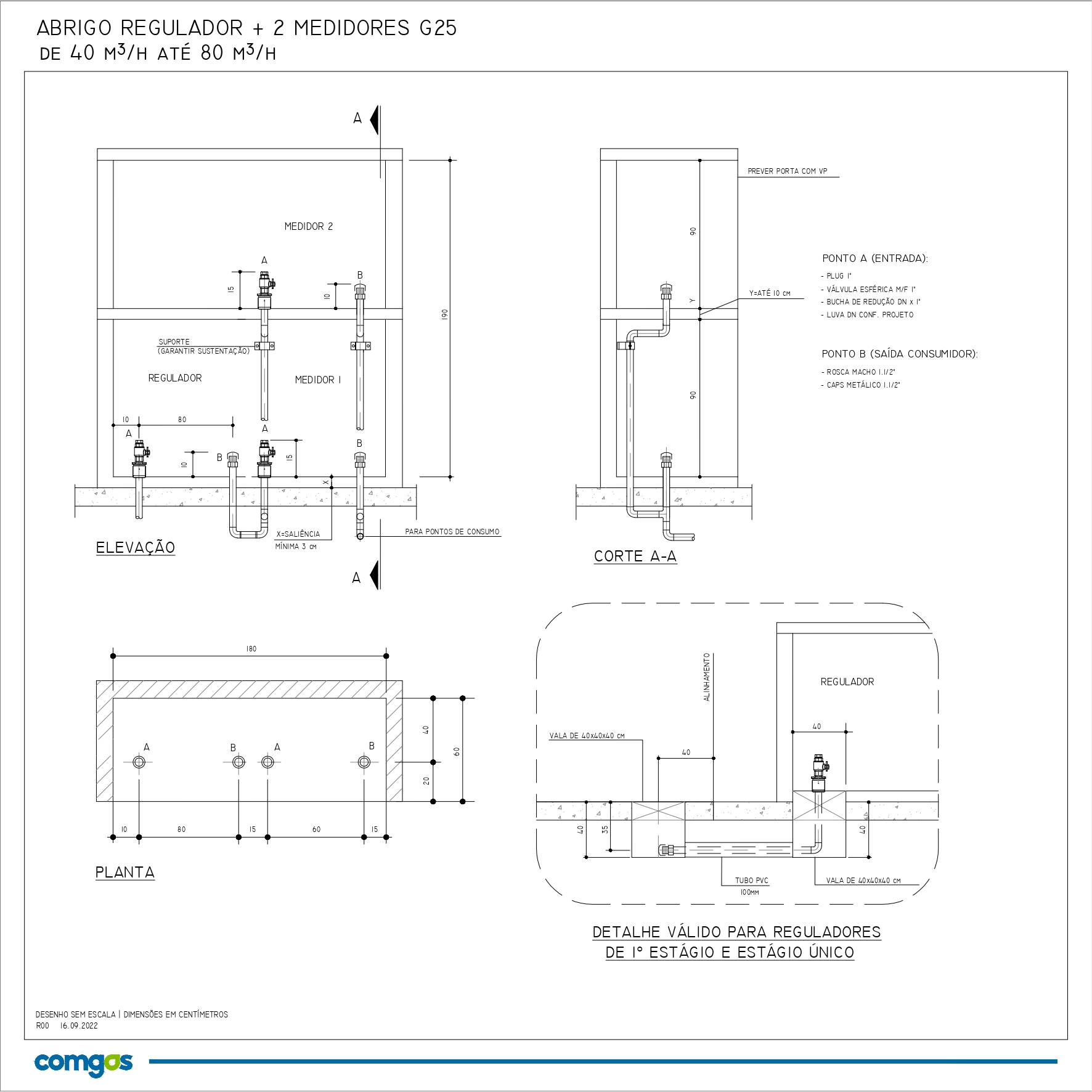

1.4 - ABRIGO PARA MEDIDORES TIPO DIAFRAGMA COM REGULADORES DE PRESSÃO - 1 Regulador e 2 Medidores sobrepostos G25 - entre 40 e 80 m³/h

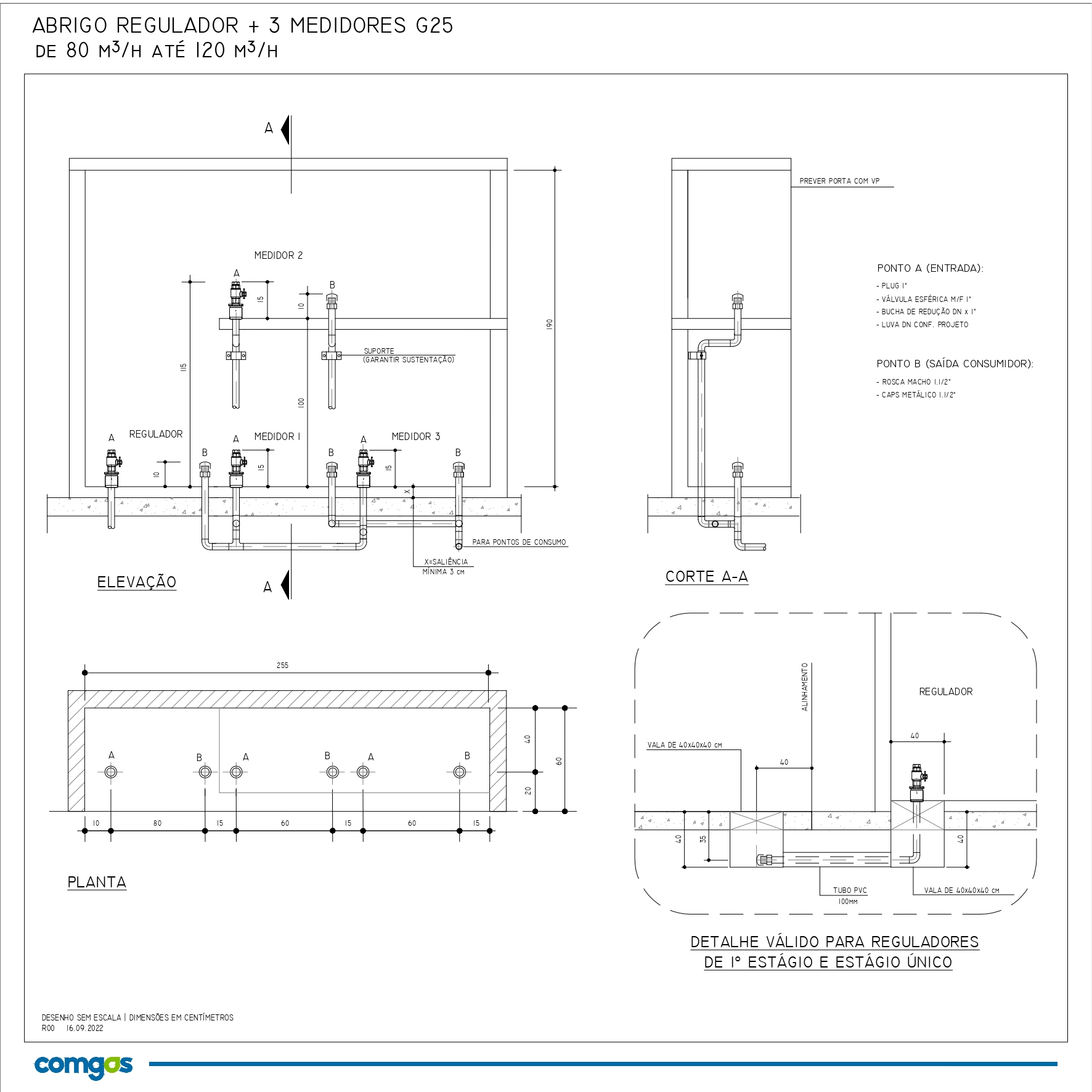

1.5 - ABRIGO PARA MEDIDORES TIPO DIAFRAGMA COM REGULADORES DE PRESSÃO - 1 Regulador e 3 Medidores sobrepostos G25 - entre 80 e 120 m³/h

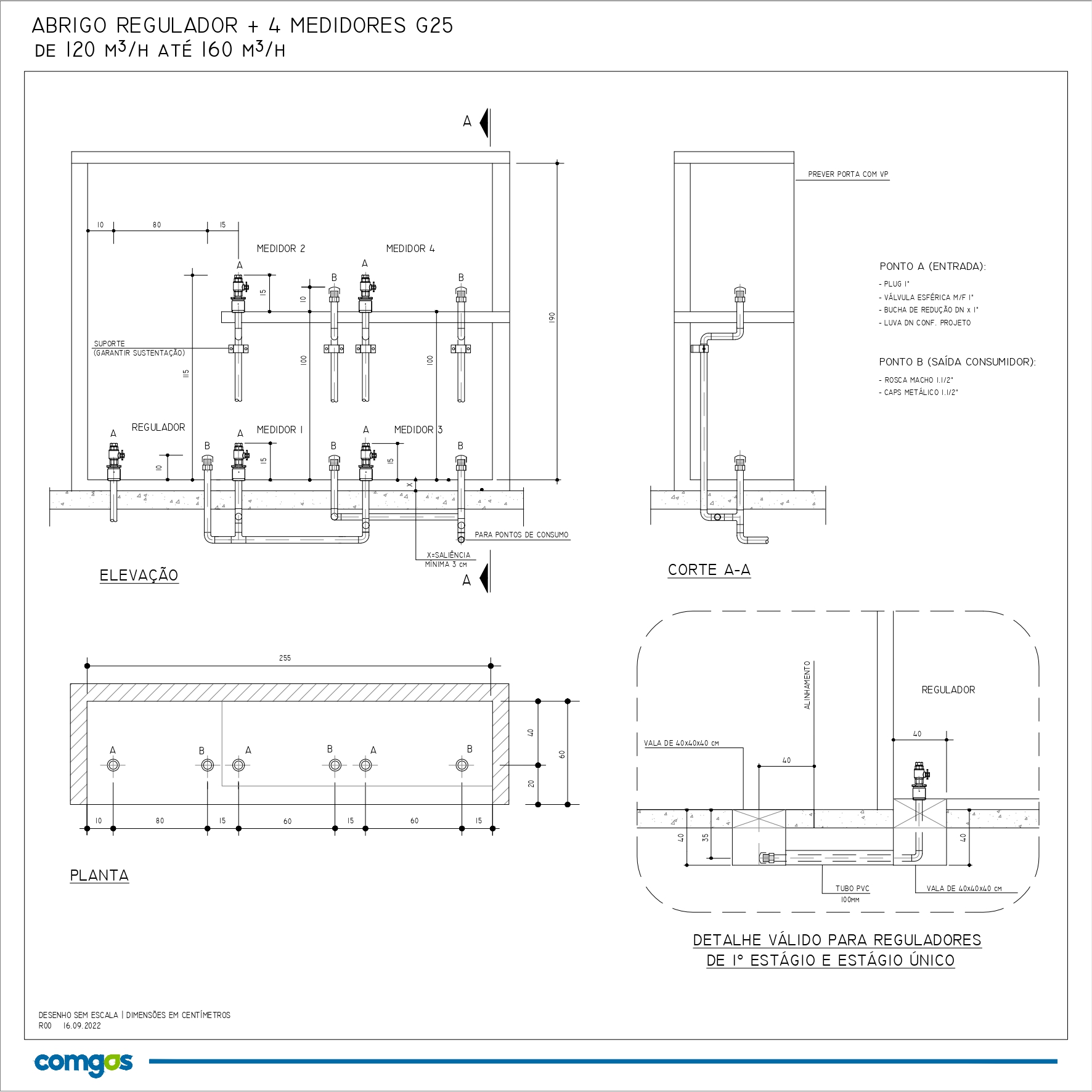

1.6 - ABRIGO PARA MEDIDORES TIPO DIAFRAGMA COM REGULADORES DE PRESSÃO - 1 Regulador e 4 Medidores sobrepostos G25 - entre 120 e 160 m³/h

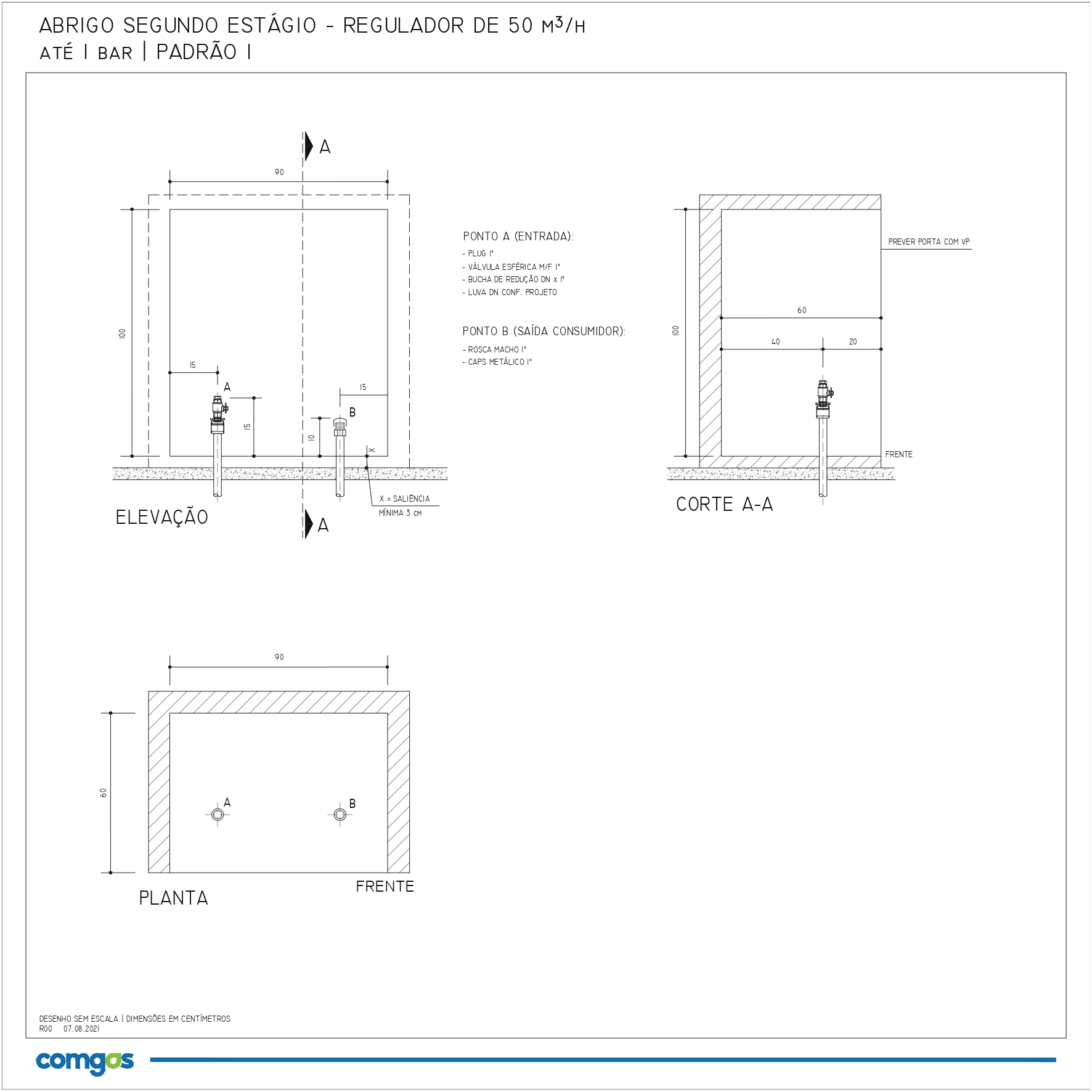

1.7 - ABRIGO DE SEGUNDO ESTÁGIO - REGULADOR DE 50M³/H
