Não conformidade de concreto em obras
A estrutura de concreto armado tem dois grandes protagonistas, o concreto e o aço. O controle desses materiais é de fundamental importância para garantia da segurança e desempenho dessa estrutura.
O aço tem, por questões de fabricação e controle, ainda no fornecedor, uma garantia de todas as especificações de projeto.
Já o concreto...
Esse concreto, “rodado” diariamente para atender a obra, tem uma série de variabilidades que impactam diretamente o resultado final, podendo ou não comprometer a segurança e seu desempenho.
O projetista estrutural deve, por recomendação da norma NBR 6118:2023, especificar três características do concreto a ser utilizado: Fck (resistência à compressão aos 28 dias de idade), Ec (módulo de elasticidade do concreto) e A/C (relação água cimento). Essas três características são determinantes para atender à segurança (ruptura da estrutura), ao desempenho (condições de uso) e durabilidade (vida útil da estrutura).
Temos vivenciado diversos casos, em diversas obras, de situações de resultados lotes de concreto não conformes, tanto para o Fck, como para o Ec.
No caso do Fck, resultados de concreto não conforme, ou seja, resistência mais baixas que aquelas especificadas em projeto, representam um risco para a estrutura. Esse risco está diretamente relacionado à redução da capacidade resistente dos elementos onde esse concreto não conforme foi aplicado.

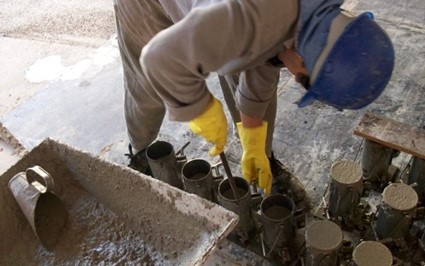

Foto 01: moldagem de corpos de prova de concreto (fonte: https://www.laudotecengenharia.com.br/)
Nessas situações, o projetista estrutural deverá fazer uma análise, no modelo de cálculo, daquele elemento, ou conjunto de elementos, com a resistência obtida para aquele lote.
Essa análise é totalmente baseada no mapeamento de concretagem registrado pela equipe de obra. Daí, a grande importância desse documento, no qual o calculista se baseará para identificar as peças executadas com o concreto não conforme e fazer a verificação necessária. Se aquele mapeamento não reflete a real execução em obra, peças com concreto não conforme podem não ser verificadas e a estrutura colocada em risco.

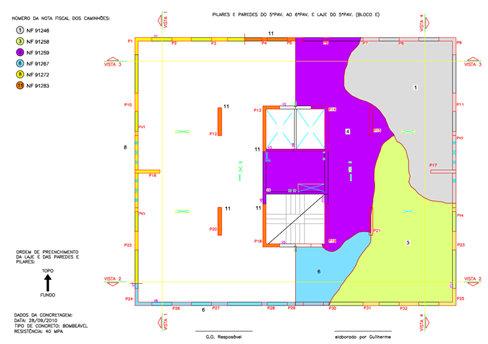

Foto 02: exemplo de mapeamento de concretagem (fonte: arquivo pessoal)
O resultado dessa análise costuma resultar em três situações: (1) aprovação daquele lote, incorrendo sobre eventuais gorduras de cálculo existentes no projeto, (2) necessidade de reforço de um ou mais elementos ou (3) demolição e nova execução de um trecho da estrutura. Para qualquer uma dessas situações o risco mencionado está presente pois, ou se está avançado sobre a segurança existente no projeto/estrutural original, ou está se intervindo na estrutura já executada, tentando devolver a condição do projeto desenvolvido. Isso, claro, gera custos de análise, custos de reforços ou de novas execução desses elementos e, o pior, perdas de programações e prazos de obra.

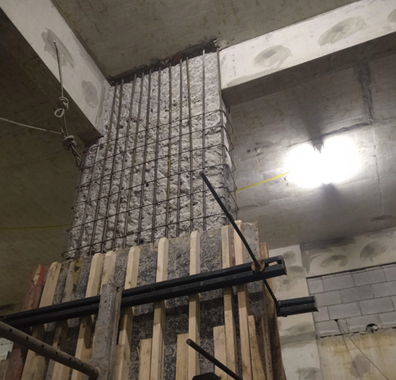

Foto 03: execução de reforço em pilar executado com concreto não conforme (fonte: arquivo pessoal)
No caso do EC, resultados de concreto não conforme, ou seja, módulos de elasticidade inferiores ao especificado em projeto, implicam em um aumento significativo das possíveis patologias ligadas ao desempenho daquela estrutura. Sobretudo ocorrências decorrentes de uma maior deformação, tanto de elementos específicos, como da própria estrutura com um todo. Típicas situações como essas são fissuras em alvenarias de vedação, tanto em fachada, como internas, que implicam em falhas de estanqueidade, problemas estéticos e redução da durabilidade da edificação.

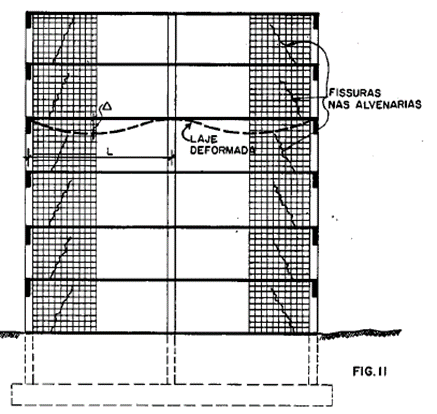

Foto 04: Esquema gráfico para fissuras em alvenarias em função de deformação excessiva (fonte: Thomaz, E.; Trincas em Edifícios).
Investigando as possíveis causas dessas não conformidades normalmente estão relacionadas a: (1) erros de moldagem dos corpos de provas, (2) problemas no transporte desses corpos de prova, (3) aferição dos equipamentos dos ensaios, (4) cartas traço de concreto inadequadas e (5) materiais não conformes usados na confecção do concreto.
Fato é que não devemos aceitar a ocorrência tão frequente dessas não conformidades. A construção civil deixou de ser algo artesanal faz tempo. Passou da hora de termos total confiança nos materiais empregados ou nos controles de qualidade realizados em nossa indústria!
FONTE: Pedreira Topázio (pedreiratopazio.eng.br)
Eng. Otávio Pedreira de Freitas - Diretor da Pedreira Topázio Engenharia
